Удлинитель шпинделя для приводов распашных дверей dormakaba ED 100 и ED 250 используется для компенсации большой глубины перемычки (расстояния от оси петель до плоскости коробки), а также. позволяет сохранить правильную геометрию установки рычажной системы, избежать люфтов и перекосов.
89,55 €
При установке приводов ED 100 и ED 250 на дверные коробки с большой глубиной перемычки (более 300 мм для ED 250) стандартной длины шпинделя (оси) привода может оказаться недостаточно. Шток (ось), на который надевается рычаг, должен выступать на достаточную длину для надежной фиксации сквозь толщу коробки.

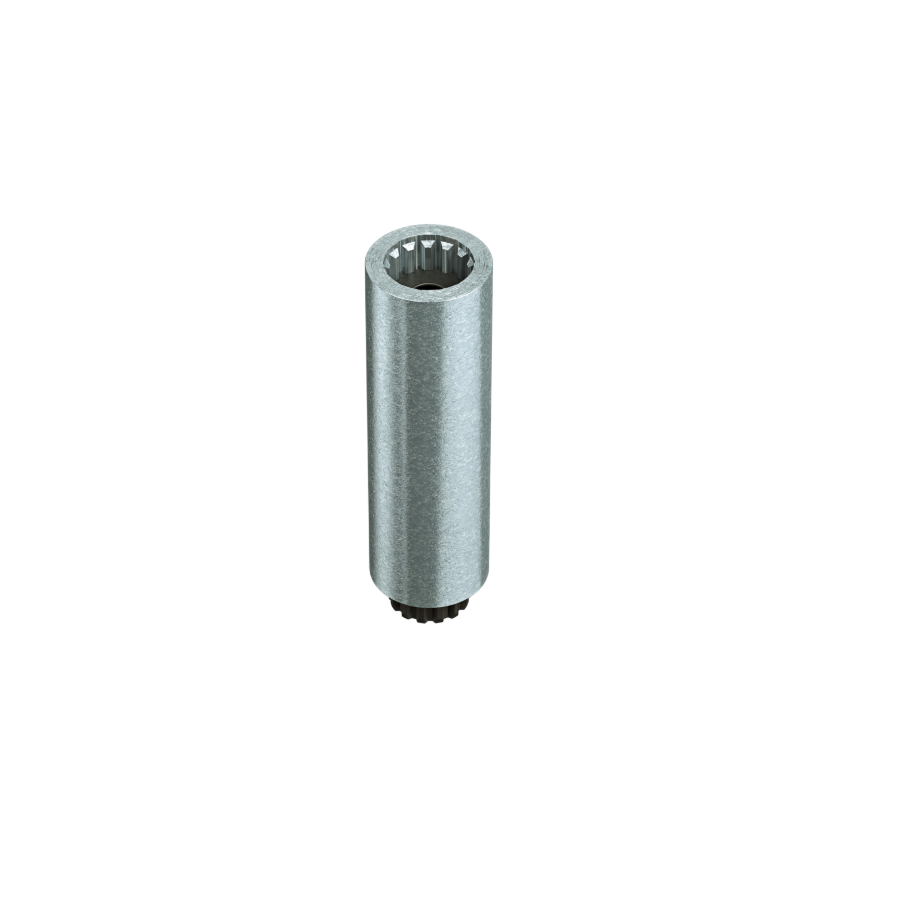

Удлинитель шпинделя (оси) — это металлическая втулка / насадка, которая надевается на штатный шпиндель привода, увеличивая его эффективную длину .
Применение:
Установка на дверях с глубиной перемычки от 226 до 300 мм (для ED 100) и более (для ED 250) .Использование со стандартным рычагом ED 500 (для увеличенного заглубления).
Монтаж на активной и пассивной створках двустворчатых дверей.
Технические характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость | ED 100, ED 250 (полная совместимость с обеими моделями) |
| Длина удлинения | 60 мм/90 мм |
| Назначение | Увеличение длины шпинделя привода для глубоких перемычек |
| Комплектация | Металлический удлинитель, установочный винт (M8) |
| Момент затяжки винта | 23 Н·м (17 фут-фунтов) |
