- стандартный
- на раму обартно стороне петель
- стадартный до 90⁰
62,65 €

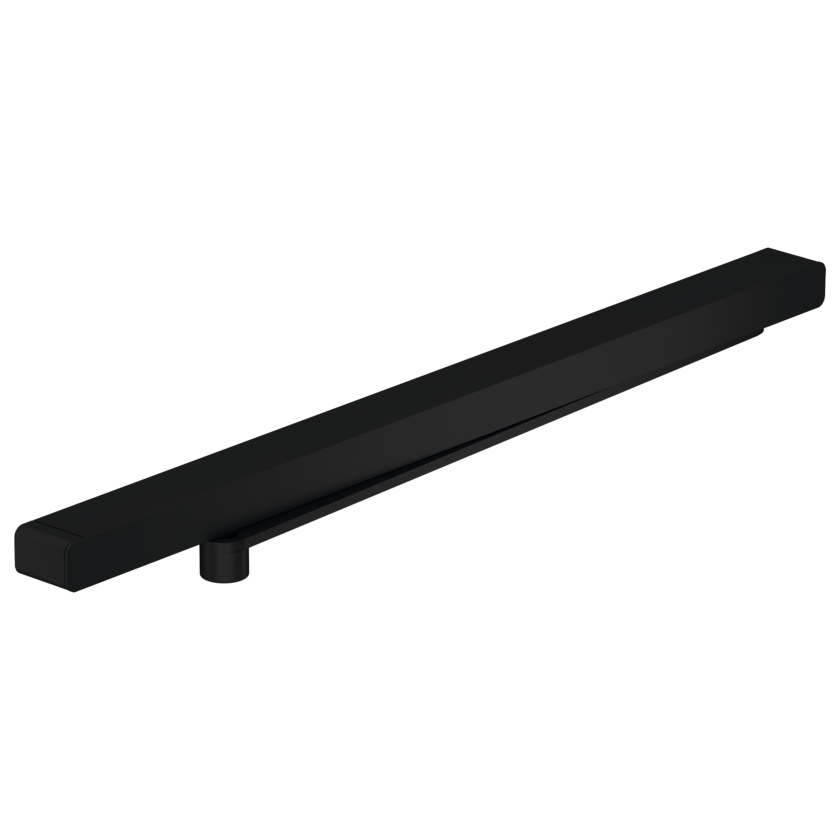

The G-N XEA includes the main arm, slide channel, slider, fasteners, screws, and end caps.
The G-N XEA slide channel can be used for DIN-L and DIN-R doors and combined with all versions of the XEA design door closer.
The opening angle can be adjusted from 180° down to 90°, depending on the slide channel configuration.
Manufacturer's warranty: 2 years.
Suitable for use with part numbers 441101хх, 422001хх, 422101хх.
Монтаж на дверное полотно, со стороны петель
При таком типе монтажа возможен угол открывания 180° при условии удовлетворения надлежащих условий монтажа. В большинстве случаев для дверного доводчика требуется углубление в стене.
Монтаж на дверное полотно, со стороны, противоположной стороне петель
В зависимости от монтажных условий угол открывания двери ограничивается до прибл. 90° посредством G-N XEA с главным рычагом 320 мм. С помощью стандартного G-N XEA возможен угол от 120° до 145°. В таком случае монтажное положение сдвигается на 35 мм 74(109) дальше от петли.
Чтобы предотвратить повреждение двери и дверного доводчика, мы рекомендуем применять дверной стопор. Дверной стопор следует устанавливать на противопожарных и противодымных дверях.
Монтаж на дверную коробку со стороны петель
При таком типе монтажа возможен угол открывания 180° при условии удовлетворения надлежащих условий монтажа.
Монтаж на дверной коробке со стороны, противоположной стороне петель
В зависимости от монтажных условий угол открывания двери ограничивается до прибл. от 120° до 145°. Чтобы предотвратить повреждение двери и дверного доводчика, мы рекомендуем применять дверной стопор.
