- EN 1-6
- DC
- BC
764,39 €
Key features of the TS 98 XEA:
- The cam-action mechanism of the closer provides exceptional ease and convenience when opening the door. This technology instantly reduces the force required to open it. This will be especially appreciated by children and the elderly.
- The delayed closing (DC) function provides additional time to pass through the door comfortably. Thanks to this feature, you can slow the closing of doors, allowing easy passage for people with luggage, the elderly, people with limited mobility, mothers with strollers, and staff with carts.
- The backcheck (BC) function provides smooth cushioning and limits the door movement when opened by a strong gust of wind. This reduces the risk of damage to the door or wall and also extends the service life of the door hardware.
- Versatility: One closer body version with adjustable power size EN 1-6. The model is suitable for installation on the hinge side and the side opposite the hinges for any type of door.

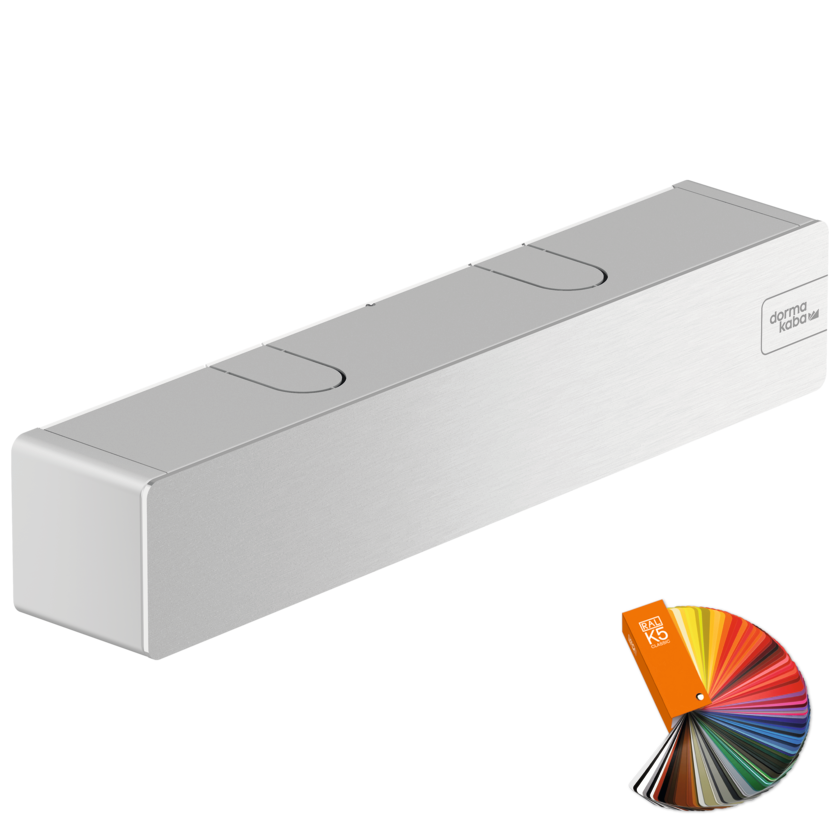

- Striking aesthetics: The model features the ultra-modern XEA design with a wide selection of colors. Custom painting in any RAL color is available upon request.
- Installation flexibility: Three independent closing ranges (70°-15°, 15°-0°, and 7°-0°) and a power indicator on the exterior of the closer provide for the most convenient door setup for users.
- The TS 98 door closer optionally includes mounting plates, coordinators for double-leaf doors, and slide channels with an electromagnetic hold-open function or an integrated smoke detector. These additional components helps meet all door requirements.
Manufacturer's warranty: 2 years.
The slide channel is not included and must be purchased separately (part number 570100хх, 570400хх, 570500хх).
The TS 98 XEA is not a purely functional solution, but also a stylish addition to your space.
Характеристики и особенности | TS 98 XEA | |
---|---|---|
Регулируемое усилие закрытия двери | Размер пружины | EN 1–6 |
Стандартные двери(1) | ≤ 1400 мм | • |
Наружные двери, открывающиеся наружу(1) | ≤ 1400 мм | • |
Для дверей с контролем пожара и задымления(1) |
≤ 1400 мм | • |
Одинаковая конструкция для DIN-L и DIN-R | • | |
Одинаковая конструкция для установки со стороны петель и обратной стороне петель |
• | |
Тип рычага | Стандартный | – |
Скользящий канал | • | |
Усилие закрытия можно отрегулировать с лицевой стороны регулировочным винтом |
• | |
Визуальный индикатор усилия закрытия | • | |
Скорость запирания регулируется | рычагом | – |
клапаном | • | |
Ветровой тормоз (BC/OD) | регулируемый | – |
клапаном | • | |
SoftFlow: второй диапазон закрытия, 15°-0° и регулируемый клапаном |
• | |
Задержка закрывания (DC/SV), регулируемая клапаном | • | |
Фиксация открытого положения | • | |
Масса, кг | 4,5 | |
Габаритные размеры, мм | Длина (L) | 327 |
Общая глубина (B) | 59 | |
Высота (H) | 60 | |
Дверной доводчик испытан согласно EN 1154 Номер сертификата 0432-CPR-00026-90 |
• | |
Устройства фиксации открытого положения испытаны согласно EN 1155 | • | |
Координаторы закрывания створок прошли испытания на соответствие EN 1158 | • | |
Детектор дыма (встроенный или внешний) испытан согласно EN 14637 | • | |
Знак CE для строительных изделий | • | |
Безбарьерная среда согласно DIN 18040 для дверей шириной (мм) до максимум | 1250 | |
Экологическая декларация продукции согласно ISO 14025 и EN 15804; владелец и издатель программы: Institut Bauen und Umwelt e.V. (IBU) Номер декларации: EPD-ARG-20160183-IBG1-EN |
• | |
Диапазон температур до -40°C | • | |
• Да / – Нет / Дополнительная опция |
- Для особо высоких и тяжелых дверей, а также дверей, которые постоянно
закрываются с сопротивлением сильного ветрового давления, мы рекомендуем
выбрать следующий больший размер дверного доводчика или настроить более
высокое усилие закрытия.
Монтаж на дверное полотно, со стороны петель
При таком типе монтажа возможен угол открывания 180° при условии удовлетворения надлежащих условий монтажа. В большинстве случаев для дверного доводчика требуется углубление в стене.
Монтаж на дверное полотно, со стороны, противоположной стороне петель
В зависимости от монтажных условий угол открывания двери ограничивается до прибл. 90° посредством G-N XEA с главным рычагом 320 мм. С помощью стандартного G-N XEA возможен угол от 120° до 145°. В таком случае монтажное положение сдвигается на 35 мм 74(109) дальше от петли.
Чтобы предотвратить повреждение двери и дверного доводчика, мы рекомендуем применять дверной стопор. Дверной стопор следует устанавливать на противопожарных и противодымных дверях.
Монтаж на дверную коробку со стороны петель
При таком типе монтажа возможен угол открывания 180° при условии удовлетворения надлежащих условий монтажа.
Монтаж на дверной коробке со стороны, противоположной стороне петель
В зависимости от монтажных условий угол открывания двери ограничивается до прибл. от 120° до 145°. Чтобы предотвратить повреждение двери и дверного доводчика, мы рекомендуем применять дверной стопор.
